| ●固有功能；◎选配功能；空白 无此功能 | ||||
| 功能 | 参数 | AVM3 | AVM3 Plus | |
| 电能质量标准 | 电能质量测量标准 | IEC61000-4-30:2015 Class A IEC61000-4-7:2009 IEC61000-4-15:2010 |
● | ● |
| 电能质量产品标准 | IEC62586-1:2017 IEC62586-2:2017 |
● | ● | |
| 供电质量评估标准 | EN50160:2010 | ● | ||
| 电能质量测量 | 波形采样 | 1024点/周波 | ● | ● |
| 谐波 | 总谐波畸变率； 2~63次谐波幅值、相角、畸变率； 电压波峰因子、电压电话干扰系数、电流K系数 |
● | ● | |
| 间谐波 | 总间谐波畸变率 0~63次间谐波幅值、畸变率 |
● | ||
| 闪变 | 瞬时闪变、短时闪变、长时闪变 | ● | ||
| 信号电压 | 3组各相信号电压 | ● | ||
| 电压偏差 | 各相电压上偏差、下偏差 | ● | ● | |
| 频率偏差 | 频率上偏差、下偏差 | ● | ● | |
| 不平衡度 | 电压、电流不平衡度 | ● | ● | |
| 序分量 | 电压、电流正序/负序/零序分量 | ● | ● | |
| 相位角 | 电压、电流相位角 | ● | ● | |
| 电能质量统计分 析与记录 |
电压暂升事件记录 | 50000条事件记录； 可触发DO动作、波形记录、高速有效值记录等 |
● | ● |
| 电压暂降事件记录 | ● | ● | ||
| 电压中断事件记录 | ● | |||
| 快速电压变动捕捉事件记录 | ● | |||
| 冲击电流事件记录 | ● | |||
| 信号电压事件记录 | ● | |||
| ITIC/SEMI曲线 | 可通过网页、显示界面展示 能够正确评估暂态电能质量事件的危害程度，以及电力设备对电压干扰的耐受能力 |
● | ● | |
| 标记功能 | ● | |||

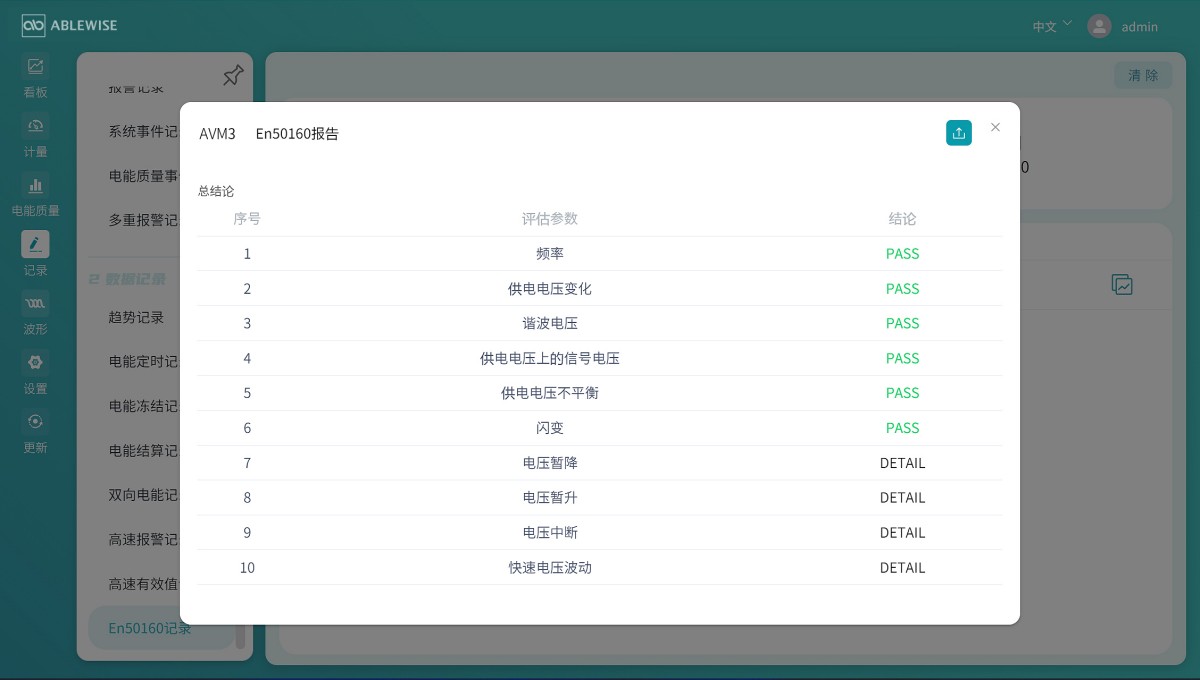

| EN50160统计报告 | 100份电能质量报告(每周输出) | ● | ||
| 示波器 | 波形和有效值示波器 | 通过网页、界面实时显示，方便用户实时查看电网运行状态 | ● | ● |
| 实时参数测量 | 高速有效值 | 高速半周波有效值 | ● | |
| 高速周波有效值 | ● | ● | ||
| 实时参数 | 能够支持基波和全波数据 | ● | ● | |
| 电能计量 | 实时电能 | 正向/反向/净/总/四象限的各相以及总有功电能、无功电能、视在电能；支持基波 电能和全波电能 |
● | ● |
| 双向电能 | 支持电网侧和发电侧方向各相以及总有功电能、无功电能、视在电能 | ● | ● | |
| 分时电能 | 支持8费率；2套独立的费率日历表； | ● | ● | |
| 需量 | 实时需量 | 各相电流需量、正向/反向的各相以及总有功功率需量、无功功率需量、视在功率需 量 |
● | ● |
| 预测需量 | ● | ● | ||
| 需量最值 | 各费率下需量最值 | ● | ● | |
| 越限报警 | 高速参量报警记录 | 报警规则达16条；报警记录16条 | ● | |
| 普通参量报警记录 | 报警规则达50条；报警记录达1000条 | ● | ● | |
| 数据记录 | 高速有效值记录 | 记录电压、电流、功率等半周波数据； | ● | |
| 波形记录 | 1000条， COMTRADE格式； 记录三相电压和四路电流波形数据； |
● | ● | |
| 电能定时记录 | 1 ~ 4 组 | ● | ● | |
| 电能结算记录 | 48条电能结算记录 | ● | ● | |
| 电能冻结记录 | 定时冻结、瞬时冻结、约定冻结各12条记录 | ● | ● | |
| 实时量定时记录 | 1~8组 | ● | ● | |
| 存储空间 | 总容量 | 4GByte | ● | ● |
| 时钟 | 年月日时分秒 | 支持SNTP校时、Modbus校时、网页校时 | ● | ● |
| 时间 | 运行小时数、负载小时数、本次上电运行时间 | ● | ● | |
| 接线调整 | 电流接线方向调整、电压、电流通道调整 | ● | ● | |
| 系统日志 | 记录与仪表操作有关系的事件信息 | ● | ● | |
| IO | DO | 1路DO,脉冲输出、报警输出、电能质量事件输出等 | ● | ● |
| 扩展I/O模块： AVM3-I01 | 6DI和2RO,SOE记录 | ◎ | ◎ | |
| 通信 | RS485接口 | Modbus-RTU;DNP;BACnet-MS/TP | ● | ● |
| 以太网接口 | 10M/100M自适应； TCP/IP;Modbus-TCP;SNTP;SMTP;Https;DNP;BACnet-IP;Http推送；IEC61850 |
● | ● | |
| 显示方式 | 3.5寸IPS彩屏， (分辨率：320×240) |
测量值、电能值、矢量图、波形图、ITIC/SEMI曲线、谐波柱状图、电能质量事件记录等 | ● | |
| 5寸IPS彩屏， (分辨率：800×480) |
● | |||

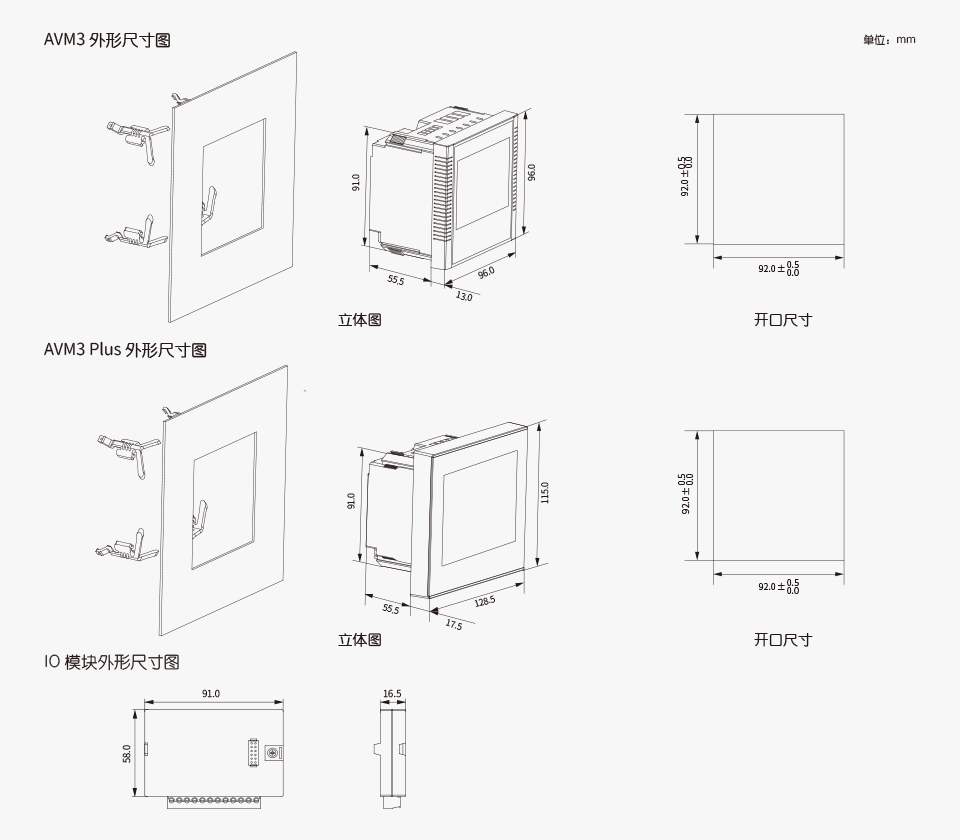

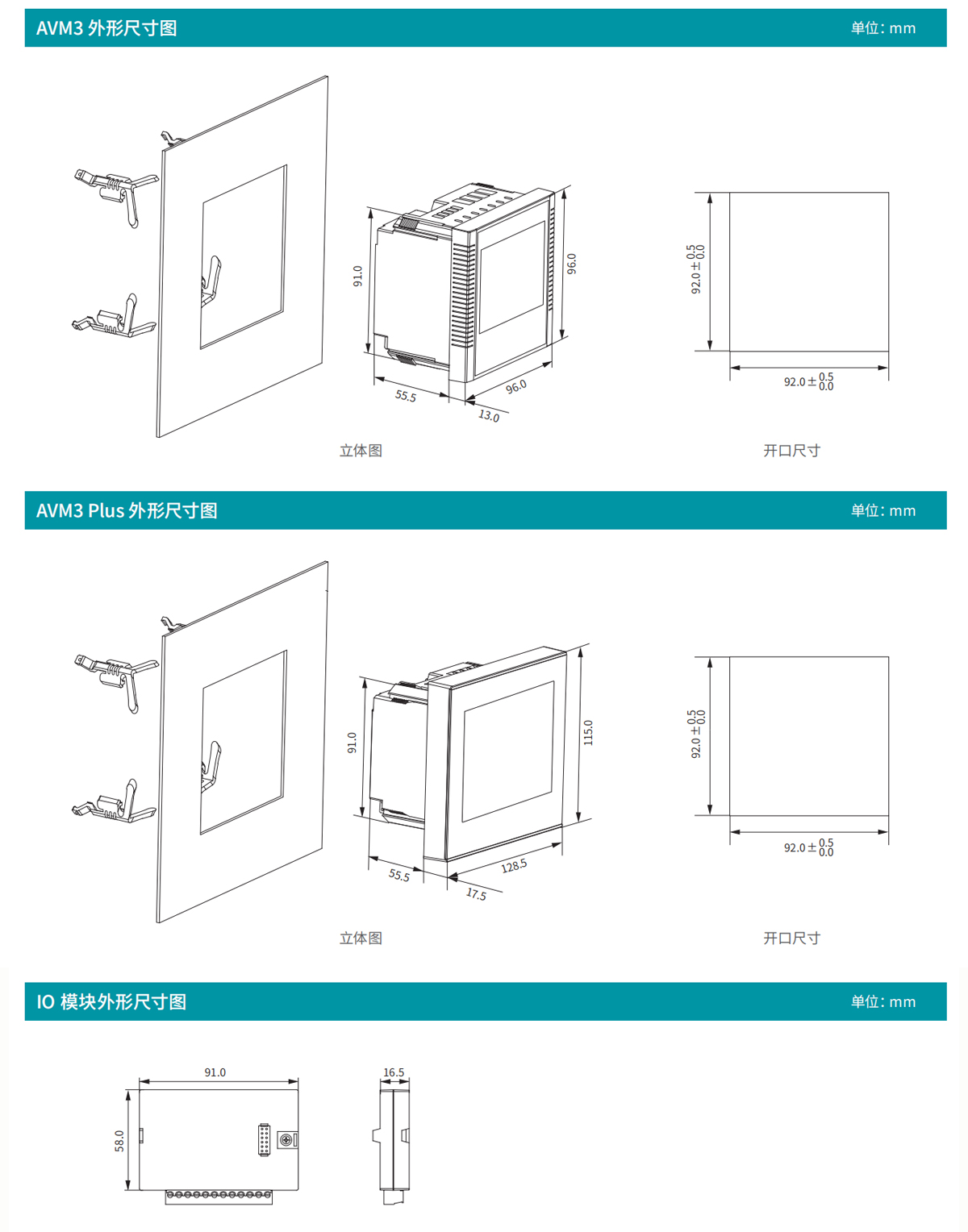

| 外形尺寸 | 96×96×68.5 (开口尺寸：92×92mm) | ● | ||
| 128.5×115×73(开口尺寸：92×92mm) | ● | |||
