| 参数名称 | 参数描述 |
| 输入电压 | 有效值380V/690V+/-20%,频率50Hz±5% |
| 接线方式 | 三相三线/三相四线 |
| 安装方式 | 有源部分模块化、拔插式、机柜式可选，无源根据需求定义 |
| 有源容量规格 | 50A\100A模块，100~300A机柜式，容量可定制 |

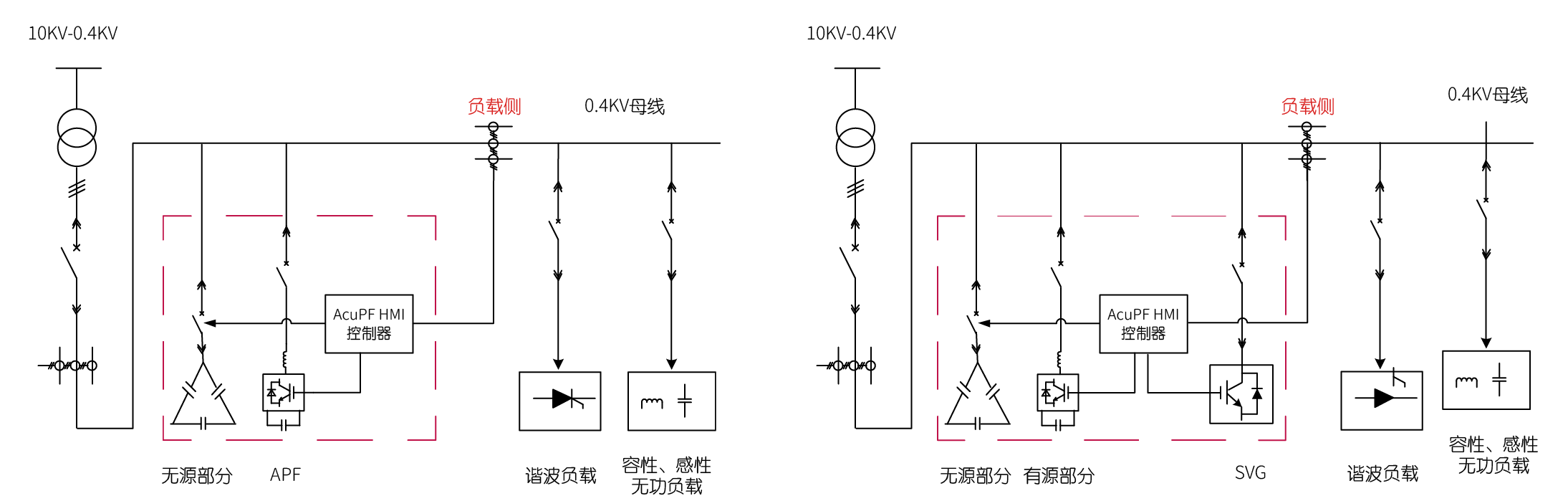

| 混合补偿类型 | TSC+APF,TSC+SVG |
| 无源容量规格 | 50kvar/组，单柜最多8组 |
| 无源补偿类型 | 复合开关控制/可控硅控制 |
| 无源补偿模式 | 手动/自动 |
| 响应时间 | ≤20ms |
| 有源补偿设置 | 谐波优先、无功优先 |
| 无功补偿能力 | 感性容性双向补偿、不平衡补偿(容性允许范围内补偿率>97%) |
| 谐波补偿能力 | 2-50次谐波次数不补偿程度可设定(容性允许范围内补偿率>97%) |
| 主要参数显示 | 系统电压有效值、电压THD,系统电流有效值、电流THD;负载电流有效值、电流THD,各次谐波分量；输出电流有效值、电流THD,各次谐 波分量；输出电流及各谐波的含量、内部温度、软件版本、系统信息等 |
| 主要的保护功能 | 具有过压/欠压、过温/欠温、短路、缺相、过流等完善保护，具有系统自诊断功能、具有故障记录功能 |
| 控制单元 | 无功控制器，DSP |
| 冷却方式 | 智能风冷 |
| 环境温度 | -10~50℃ |
| 功耗 | <3% |
| 选型类别 | 说明 |
|---|---|
| TSC容量 | 以 xxx kvar（T）表达 |
| SVG容量 | 以 xxx kvar（S）表达 |
| 有源滤波器额定电流 | xxxA 表达 |
| 接线方式 | 3W：三相三线; 4W：三相四线 |
| 单体形式 | C1：模块式机柜 |
| 混补类型 | 产品型号 | 产品容量 | 机柜尺寸 |
|---|---|---|---|

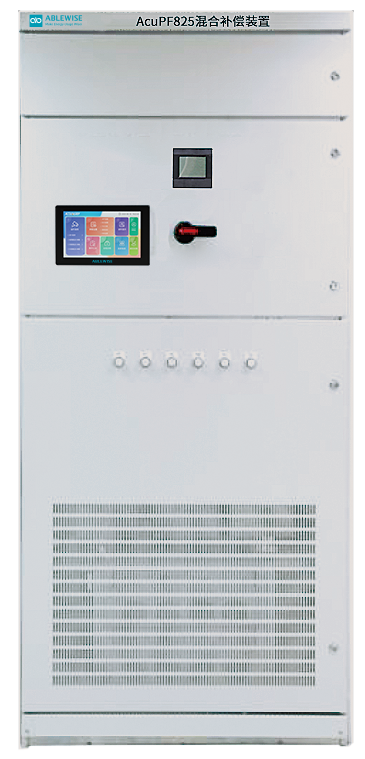

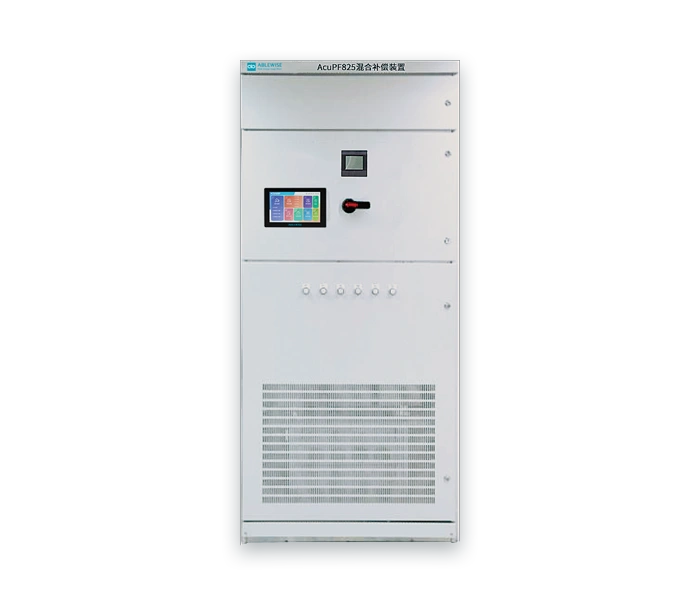

| TSC+APF | AcuPF825-50kvar(T)-50A-4W-C1 | 50kvar(T)+50A (APF) | 800×1000×2200 mm |
| AcuPF825-100kvar(T)-100A-4W-C1 | 100kvar(T)+100A (APF) | ||
| AcuPF825-150kvar(T)-200A-4W-C1 | 150kvar(T)+200A (APF) | ||
| AcuPF825-200kvar(T)-300A-4W-C1 | 200kvar(T)+300A (APF) | ||
| AcuPF825-250kvar(T)-300A-4W-C1 | 250kvar(T)+300A (APF) | ||
| TSC+SVG | AcuPF825-50kvar(T)-100kvar(S)-4W-C1 | 50kvar(T)+100kvar (SVG) | |
| AcuPF825-100kvar(T)-200kvar(S)-4W-C1 | 100kvar(T)+200kvar(SVG) | ||
| AcuPF825-150kvar(T)-200kvar(S)-4W-C1 | 150kvar(T)+200kvar(SVG) | ||
| AcuPF825-200kvar(T)-200kvar(S)-4W-C1 | 200kvar(T)+200kvar(SVG) | ||
| AcuPF825-250kvar(T)-200kvar(S)-4W-C1 | 250kvar(T)+200kvar(SVG) | ||
| APF+SVG | AcuPF825-100kvar(S)-100A-4W-C1 | 100kvar(SVG)+100A (APF) | |
| AcuPF825-100kvar(S)-200A-4W-C1 | 100kvar(SVG)+200A (APF) | ||
| AcuPF825-200kvar(S)-100A-4W-C1 | 200kvar(SVG)+100A (APF) | ||
| AcuPF825-200kvar(S)-200A-4W-C1 | 200kvar(SVG)+200A (APF) |
