AcuMP760

系列微机综合保护监控装置

Name: 系列微机综合保护监控装置
Brand: 爱博精电
SKU: AcuMP760

AcuMP760 系列微机综合保护监控装置适用于 110kV 及以下电压等级的变电站综合自动化系统，实现对线路、电动机、变压器、电容器、PT 、母联间隔的保护与控制。广泛应用于建筑、医疗、石油化工、建材、钢铁等行业。
AcuMP760 系列微机综合保护监控装置分为：AcuMP761 微机线路保护监控装置、 AcuMP762 微机电动机保护监控装置（可选配差动保护，适用于 2000kW 及以上电动机间隔）、AcuMP763 微机变压器保护监控装置（可选配差动保护，适用于 2000kVA 及以上变压器间隔）、AcuMP764 微机电容器保护监控装置、AcuMP766 微机电压互感器监控装置（可选配 PT 并列功能，实现 1 台装置同时对 2 段母线电压的监测与并列功能）、AcuMP767 微机备用电源自投装置。

资料下载

产品简介

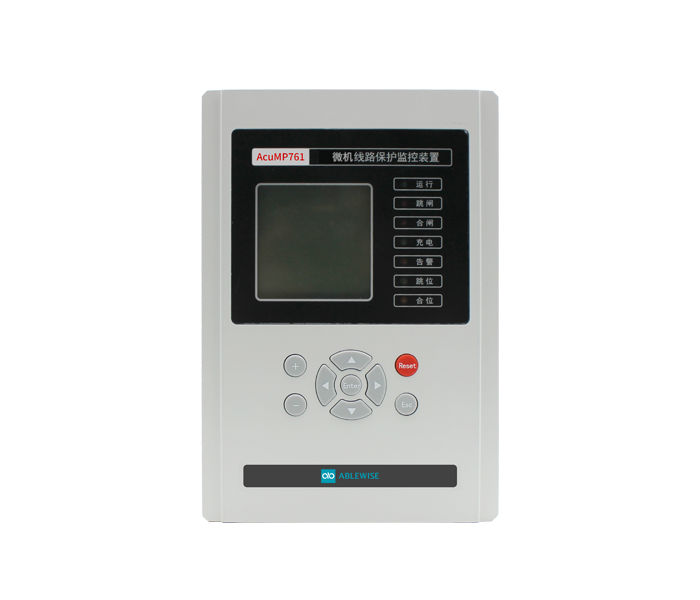

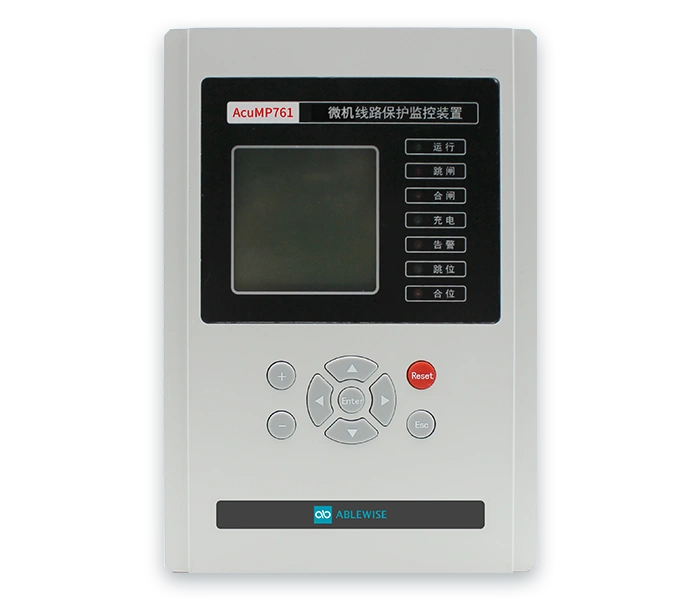

AcuMP761 微机线路保护监控装置是以电流、电压保护及三相重合闸为基本配置的成套线路保护装置，适用于 66kV 及以下电压等级的非直接接地系统或经电阻接地系统中的方向线路保护及监控，可在开关柜就地安装，也可组屏安装于控制室。

功能参数

	序号	功能名称	AcuMP761	AcuMP762	AcuMP763	AcuMP764	AcuMP766	AcuMP767
保护功能	1	过流I段	●	●	●	●		●
	2	过流Ⅱ段	●	●	●	●		●
	3	过流Ⅲ段	●
	4	差动速断		◎	◎
	5	比率差动		◎	◎
	6	充电保护						●
	7	零序I段	●			●
	8	零序Ⅱ段	●	●		●
	9	零序Ⅲ段	●
	10	负序过流		●
	11	负序过流反时限		●
	12	高压侧零序过流			●
	13	低压侧零序过流			●
	14	低压侧零序反时限			●
	15	过热保护		●
	16	重瓦斯			●
	17	轻瓦斯			●
	18	油温过高			●
	19	非电量保护		●
	20	重合闸	●
	21	低周	●
	22	过负荷	●
	23	电流加速	●
	24	零序加速度	●
	25	电流反时限	●			●
	26	零序反时限	●			●
	27	低压	●	●		●
	28	过压				●
	29	不平衡保护				●
	30	PT并列					◎
	31	进线备自投						●
	32	母联(分段)备自投						●
	33	母联备投自恢复						●
	34	其他备投逻辑(订制)						◎
	35	分段备投的联切功能						●
	36	CT断线	●	●	●	●		●
	37	PT断线	●	●	●	●		●
	38	控制回路断线	●	●	●	●		●
监控功能	1	遥信量采集	●	●	●	●	●	●
	2	遥侧量采集	●	●	●	●	●	●
	3	遥控断路器分合闸	●	●	●	●		●
	4	故障录波	●	●	●	●	●	●
	5	事件记录及查询(SOE)	●	●	●	●	●	●
	6	装置自检	●	●	●	●	●	●
	7	通讯对时	●	●	●	●	●	●
	8	远方定值修改、压板投退	●	●	●	●	●	●
	9	开入量	12	12	12	12	47	21
	10	开出量	8	8	8	8	10	16
	11	2路模拟量输出		◎			◎
	12	2路或者4路模拟量输入					◎
	13	扩展开入、开出插件	◎	◎	◎	◎	◎	◎
	14	特殊保护功能定制	◎	◎	◎	◎	◎	◎
	15	通信方式	标配2路以太网接口(103协议)及1路RS485接口(modbus协议)
●固有功能；◎选配功能；空白无此功能
注：◎为选配功能，默认不带； AcuMP766微机电压互感器监控装置模拟量输入及输出只能同时选配一种。

订货说明

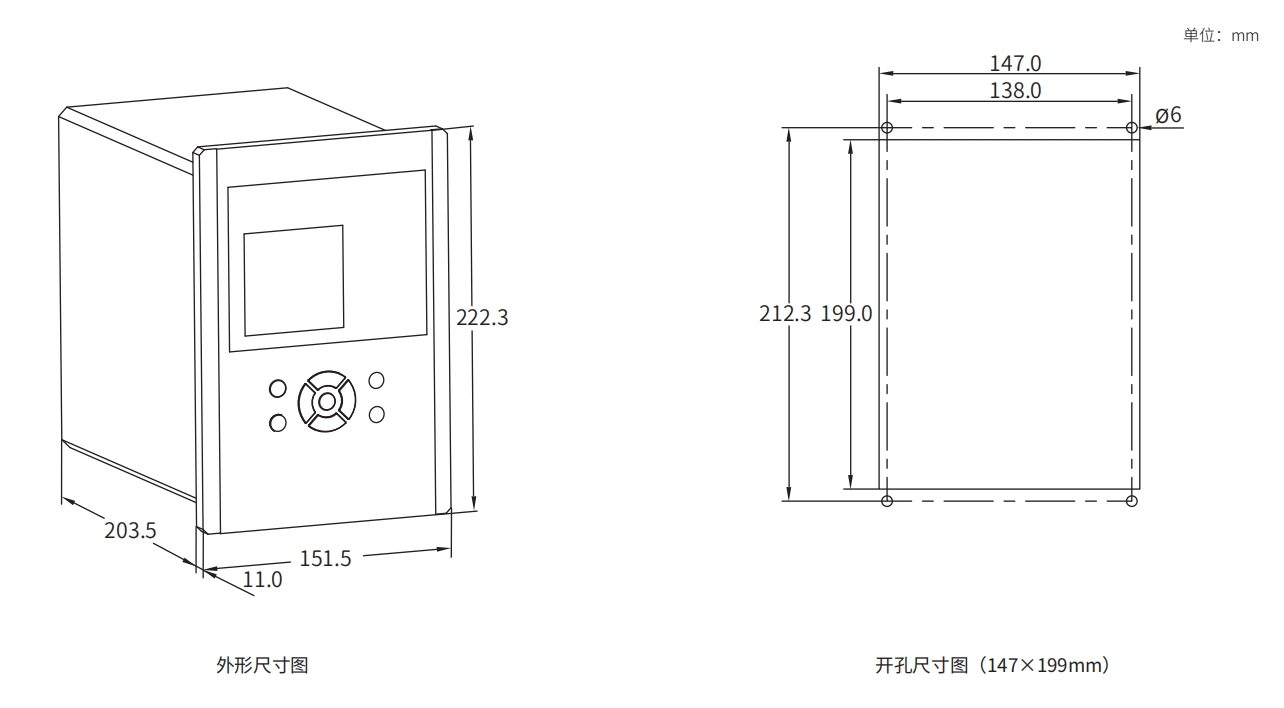

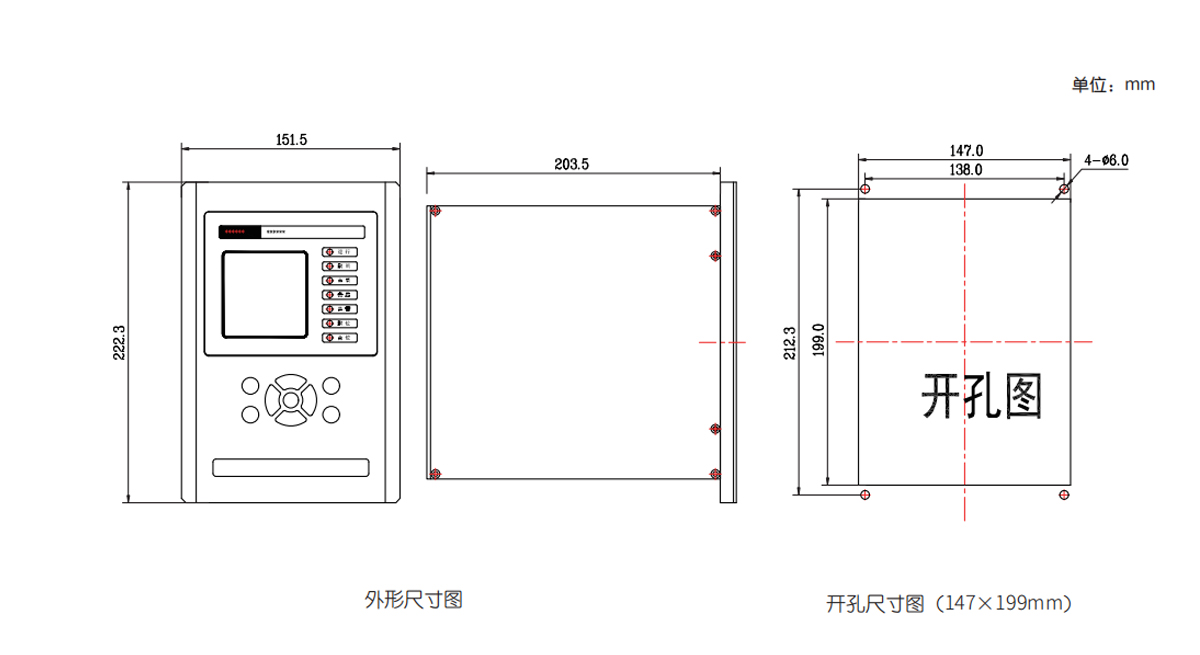

外形尺寸

AcuMP760系列订货选型信息

选型类别	订货代码	说明
型号选项	761	微机线路保护监控装置
	762	微机电动机保护监控装置
	763	微机变压器保护监控装置
	764	微机电容器保护监控装置
	766	微机电压互感器监控装置
	767	微机备用电源自投装置
操作电源与装置电源	P1	DC220V
	P2	DC110V
	P3	AC220V
	P4	AC110V
电流参数	5A	5安培
	1A	1安培
	0A	无电流

说明:
1、默认带防跳回路，如需取消防跳功能请备注说明；
2、变压器保护及电动机保护默认不带差动保护，如需带差动保护功能请备注说明，变压器差动保护用于2000kVA及以上变压器使用，电动机差动保护用于2000kW及以上电动机使用；
3、PT监控装置默认不带PT并列功能，如需带PT并列功能请备注说明；
4、在选择AcuMP766微机电压互感器监控装置时，因无电流输入，所以电流参数需选择0A；
5、所有型号保护装置均默认带2个以太网口通讯及1个RS485串口通讯。
