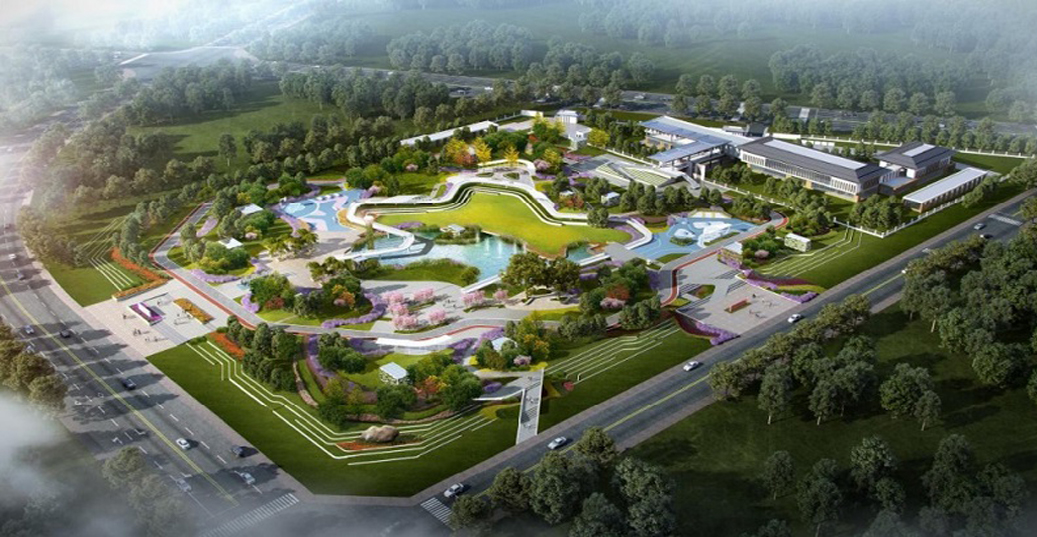

在城市水环境治理与新型基础设施建设的双重推进下，污水处理厂作为民生保障关键工程，其供配电系统的稳定性直接关系到污水处理效率与出水水质达标。成都骑龙净水厂作为全地埋式生态净水厂的典范，不仅承担着 10 万吨 / 日的生活污水处理重任，更兼顾着生态公园的公益属性。近日，爱博精电 AcuSys 电力监控系统成功进驻，以全方位、智能化的配电监控方案，为这座 “地下净水厂 + 地上公园” 的复合型工程筑牢动力安全防线。

全地埋式净水厂配电监控智能升级需求迫切

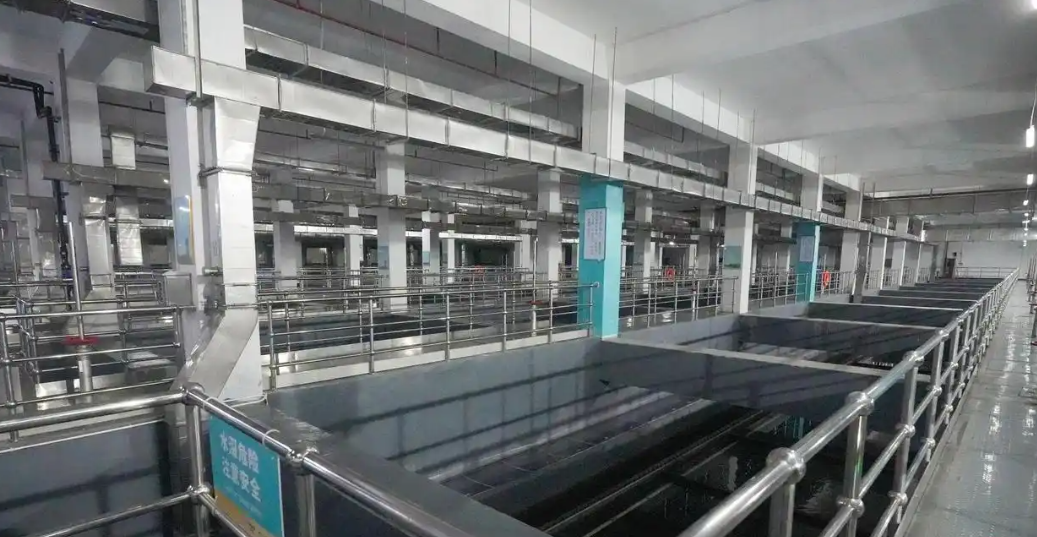

成都骑龙净水厂采用创新的全地埋式建设模式，然而，全地埋式结构与复杂的处理工艺，对供配电系统提出了极高要求：

• 配电设备分散于 1#、2# 低压配电室等多个区域，需实现集中统一监控；

• 污水处理工艺连续运行，配电系统需 24 小时无间断稳定支撑，任何故障都可能导致处理中断，影响出水质量；

• 现场涉及 396 台仪表、110 台变压器温控仪、功率因数控制器及温湿度控制器，数据采集量大且类型复杂，需保障数据传输的可靠性与完整性。

为实现对各变电所的连续监视，及时捕捉故障信号、优化配电运行，水厂亟需一套专业的电力监控系统，构建起 “集中监控、无人值守、智能预警” 的配电管理体系。

多维部署 + 冗余设计构建全链路配电监控网络

针对成都骑龙净水厂的全地埋场景特点与高可靠性需求，爱博精电制定了 “分层部署 + 双路保障 + 接口预留” 的定制化方案，确保系统功能覆盖全面、运行稳定，具体实施如下：

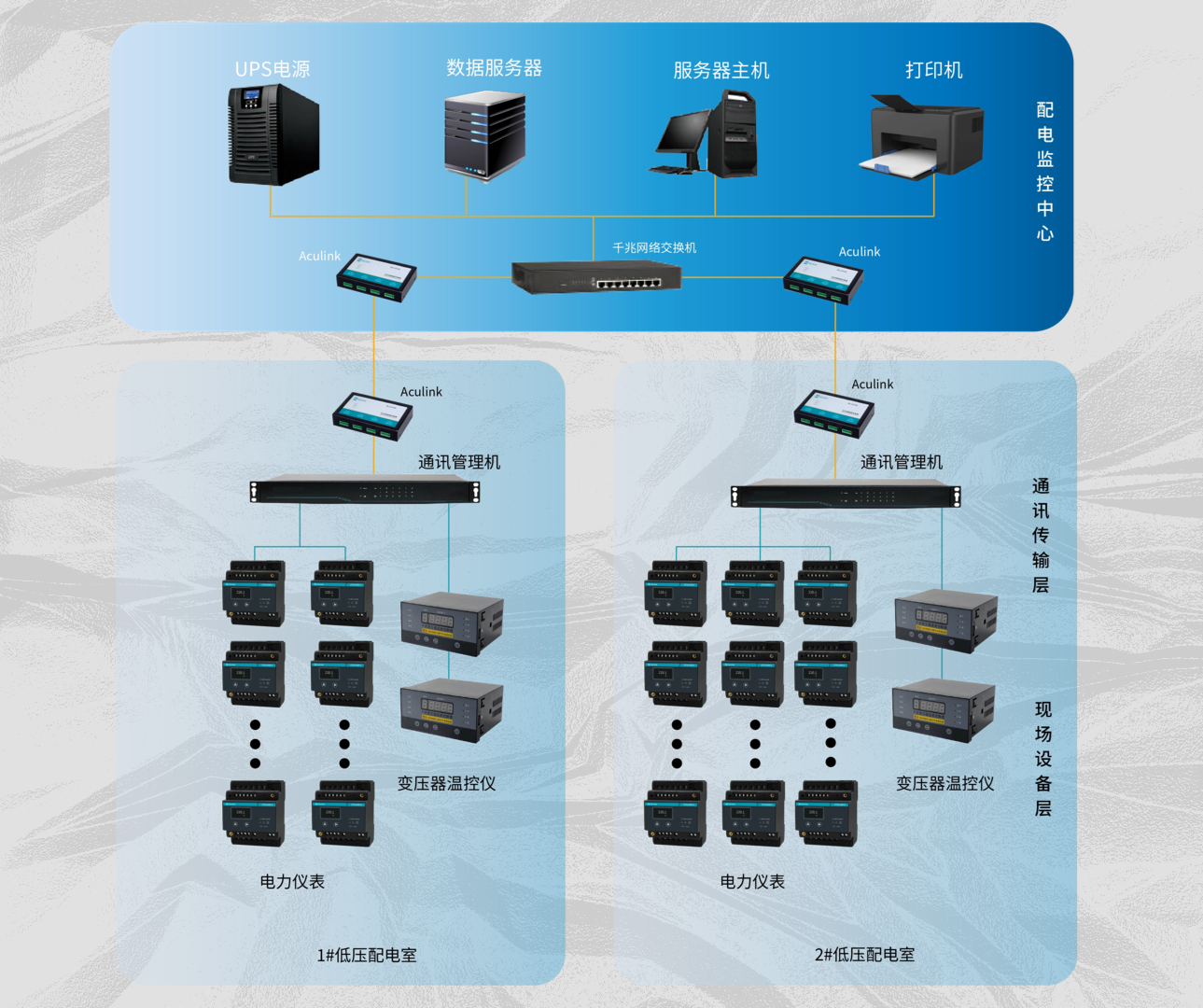

系统架构：分层协同，数据传输无死角

系统采用 “终端采集层 - 通讯传输层 - 站控管理层” 三层架构，实现从设备数据采集到后台分析管控的全链路贯通：

终端采集层：全面接入现场 396 台电力仪表，以及 110 台变压器温控仪、功率因数控制器、温湿度控制器，覆盖所有关键配电设备与环境监测节点，精准捕捉电气测量参数、设备运行状态、环境温湿度等核心数据；

通讯传输层：采用 “MODBUS 现场总线 + 电缆直连” 双模式保障数据传输。对于常规监测信号，通过 MODBUS 现场总线与通讯管理机相连；对于事故跳闸、保护装置故障、控制电源状态等关键信号，采用电缆直接连接开关量输入 / 输出模块，确保紧急信号传输的时效性与可靠性；同时通过千兆网络交换机、光纤收发器搭建稳定通讯网络，规避地下环境可能存在的电磁干扰；

站控管理层：在总变电所控制室部署监控主机、数据服务器、UPS 电源及打印机，作为系统 “中枢大脑”，集中处理、存储所有采集数据，同时预留光纤以太网接口，支持与第三方系统无缝集成。

全周期管控确保项目落地成效

项目实施遵循 “勘察 - 部署 - 测试 - 优化” 的全周期流程，精准匹配水厂建设进度：

• 现场勘察与规划：全面评估地下配电室环境、设备分布、现有基础设施，针对性选择通讯方式，识别电磁干扰、数据安全等风险点并制定预防措施；

• 设备安装与网络搭建：规范安装数据采集器、通讯管理机等设备，确保与现场仪表兼容性；合理布设通讯线路与光纤网络，保障数据传输稳定；

• 数据同步与算法开发：实现采集器与后台系统时间同步，开发高效数据处理算法，支持能耗分析与智能诊断；

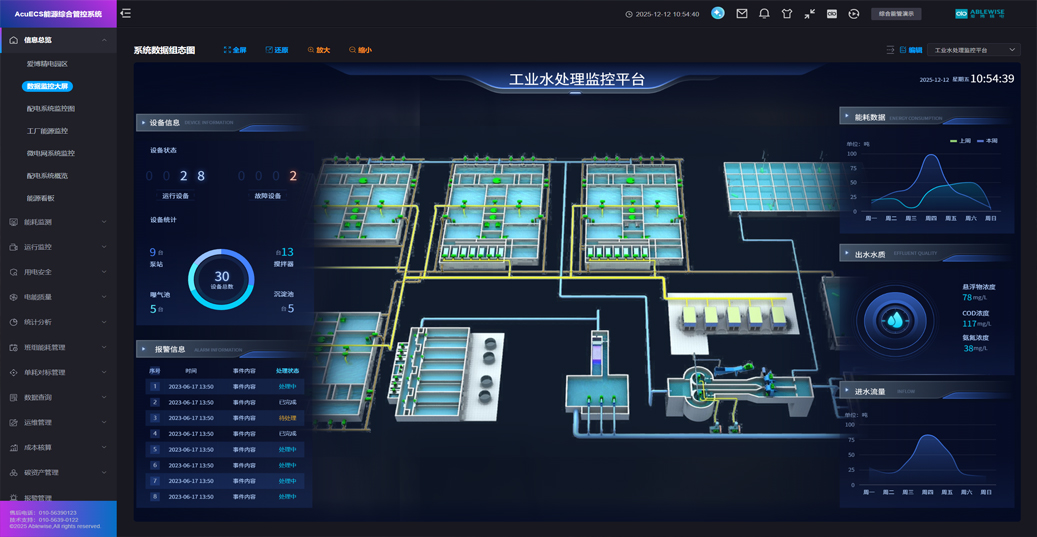

• 界面设计与平台集成：打造直观易用的用户界面，提供实时监控、趋势曲线、报表等多维度数据展示；完成与第三方平台的接口调试，实现数据互通；

• 系统测试与优化：开展功能测试、高负载性能测试与用户体验测试，根据反馈持续优化系统响应速度与操作便捷性。

三大核心优势适配净水厂特殊需求

爱博精电 AcuSys 电力监控系统针对净水厂全地埋、高连续、重安全的核心需求，展现出 “高可靠、全覆盖、易操作” 的显著优势：

01 冗余设计保障连续运行

关键信号采用 “总线传输 + 电缆直连” 双重备份，即使通讯网络发生故障，各智能仪表仍可独立完成本柜监测保护功能，开关柜面板可直接显示核心信息，确保污水处理工艺不受配电监控系统通讯异常影响，保障生产连续性。

02 全量数据统一管控

系统整合 396 台仪表及 110 台各类控制器的数据，打破传统 “数据孤岛”，在同一平台实现电气参数、设备状态、环境温湿度等多类数据的统一管理，生成完整电能报表，为配电优化、节能降耗提供全面数据支撑。

03 无人值守智能运维

支持远程查看与集中管控，运维人员无需现场值守，通过控制室主机即可实时掌握配电系统运行状态；同时具备智能预警功能，设备异常时第一时间触发报警，大幅降低人工巡检强度与故障响应时间。

配电管理智能化升级为净水厂筑牢动力安全屏障

AcuSys 电力监控系统的成功落地，彻底改变了成都骑龙净水厂传统配电管理模式，实现了 “安全、高效、智能” 的多重成效：

配电稳定性显著提升

系统实现 1#、2# 低压配电室的集中监控与统一管理，实时监测配电系统各类状态参数，通过数字滤波、数据有效性检查等技术，精准捕捉故障跳闸、保护装置故障等信号，提前预警潜在风险，使配电网络运行于安全、可靠的最佳状态，有效避免因配电故障导致的污水处理中断。

运维效率大幅优化

彻底取代传统人工巡检模式，运维人员通过电脑即可完成变配电系统远程管理，工作强度显著降低；系统实现 “过程有监测、数据有记录、异常有预警”，运维质量与效率双提升，故障响应时间缩短至分钟级。

安全保障全面强化

通过实时报警与提前预警功能，在配电系统发生异常时第一时间通知运维人员，有效降低人员、财产损失风险，为水厂地下构筑物、精密处理设备及地上湿地公园的安全运行提供了坚实的电力保障，筑牢了安全堡垒。

此次合作，是爱博精电电力监控技术在生态环保领域的又一成功实践。未来，爱博精电将继续深耕细分行业场景，为污水处理、垃圾焚烧等环保工程提供更专业、更定制化的智能配电解决方案，助力环保企业实现高质量、可持续发展！
